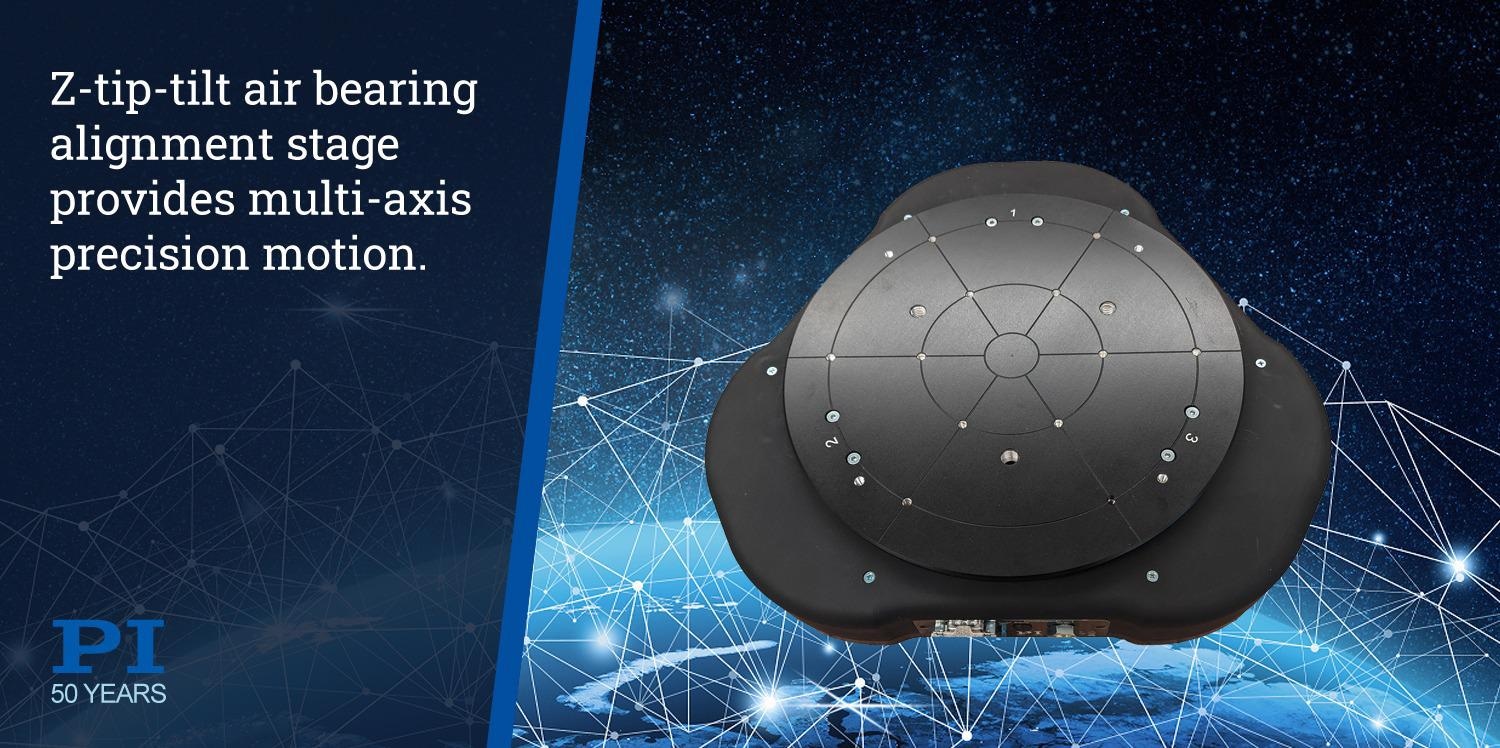

Линия продуктов компании PI для перемещения на воздушном подшипнике расширяется. Новый низкопрофильный столик для позиционирования и выравнивания A-523 Z-Tip-Tilt основан на концепции движения без трения с воздушными подшипниками и трехфазными линейными двигателями без железа.

Конструкция с параллельной кинематикой с 3 линейными двигателями и линейными энкодерами высокого разрешения (1 нм) сочетает в себе высокую точность и допустимое усилие со сверхнизким профилем. Компактный формат обеспечивает диапазон вращения до 2 ° в диапазоне тета-X / тета-Y и 5 мм по вертикали (перемещение по оси Z) с отличной динамикой (ускорение до 1g). Платформа диаметром 250 мм (10 дюймов) может выдерживать нагрузки до 8 кг (~ 18 фунтов), в то время как низкий профиль всего 60 мм (2,4 дюйма) удерживает центр тяжести вниз, что является большим преимуществом в динамических приложениях. A-523 можно комбинировать со ступенью регулировки пневматического подшипника A-361 X-Y-θ, чтобы сформировать очень компактную и низкопрофильную 6-осевую прецизионную систему перемещения.

Технические характеристики, техническое описание, дополнительная информация »

Дополнительная информация о других решениях для перемещения пневматических подшипников»

Работаем с вами

Собственные инженерные решения PI позволили клиентам по всему миру повысить свою производительность и технологические преимущества на протяжении пяти десятилетий. Располагая обширной базой проверенных технологий и методологий движения, PI может быстро изменить существующие конструкции или предоставить полностью индивидуальное решение OEM, которое точно соответствует требованиям вашего приложения, от датчиков и пьезопреобразователей до устройств нанофокусировки микроскопов, быстрой фотоники. системы центровки к подсистемам многоосевой автоматизации.
