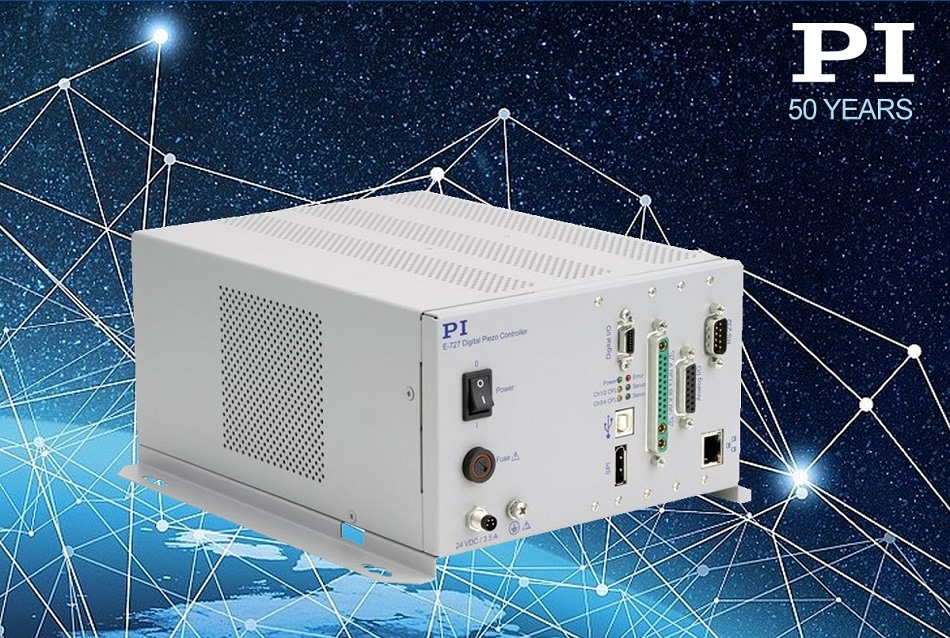

PI предлагает высокопроизводительную версию своего семейства многоосевых пьезо-нанопозиционных контроллеров E-727. Версия с высокой мощностью обеспечивает пиковую мощность 270 Вт – почти в 10 раз больше, чем у стандартной версии. Повышенная производительность полезна для динамических приложений перемещения и позиционирования с точностью до нанометра, таких как FSM (быстрые управляющие зеркала) в оптической связи в свободном пространстве и лазерной обработке материалов, а также в этапах сканирования для микроскопии сверхвысокого разрешения, производства полупроводников, автоматической юстировки фотоники. или приложения для высокоскоростного слежения. Высокоскоростной цифровой сервопривод E-727 обеспечивает точность в нанометровом и субнанометровом диапазоне с чрезвычайно быстрой установкой в ​​миллисекундном диапазоне.

Усовершенствованный цифровой сервопривод

Контроллер нанопозиционирования E-727 оснащен усовершенствованным цифровым сервоприводом, обеспечивающим значительные преимущества по сравнению с обычными аналоговыми контроллерами пьезопозиционирования. Цифровые фильтры обеспечивают лучшую линейность и большую полосу пропускания, а также адаптацию параметров на лету к измененным нагрузкам или производственным требованиям. Режекторные фильтры с программной регулировкой позволяют пользователям в полной мере использовать свои пьезоэлектрические механизмы, подавляя механические резонансы и обеспечивая более высокую пропускную способность и сокращая время перехода и установления до миллисекунд.

Расширенные возможности пьезоконтроллера E-727

Другие расширенные функции цифрового пьезо-контроллера нанопозиционирования включают полиномиальную линеаризацию 4-го порядка как для пьезоэлектрических механизмов, так и для электроники, интегрированный регистратор данных, идентификационный чип для быстрой и быстрой замены компонентов системы, а также подчиненных, программируемая компенсация дрейфа. Кроме того, динамические характеристики могут быть дополнительно улучшены за счет опции динамической цифровой линеаризации (DDL). DDL снижает ошибки траектории до неразличимого уровня в случае динамически-периодических приложений. Это может повысить точность операций высокоскоростного сканирования на несколько порядков, вплоть до нанометрового уровня.

Интерфейсы и программное обеспечение

Контроллер нанопозиционирования E-727 оснащен USB, Ethernet и даже 20-битными аналоговыми интерфейсами управления с высоким разрешением. Как и все контроллеры движения PI, он поддерживается драйверами LabVIEW и динамическими библиотеками для Windows и Linux. Интерфейс SPI обеспечивает высокоскоростную последовательную передачу данных.

Работаем с вами

Собственные инженерные системы и компоненты PI позволили клиентам по всему миру повысить свою производительность и технологические преимущества на протяжении пяти десятилетий. Располагая обширной базой стандартных продуктов для точного перемещения и проверенных методологий, PI может быстро изменить существующие конструкции или предоставить полностью индивидуализированное OEM-решение для точного соответствия требованиям вашего приложения из всего диапазона перемещений от наночастиц размером с кончик пальца. от позиционеров до крупномасштабных столиков с большим диапазоном перемещений, с помощью множества различных приводов и направляющих систем.
